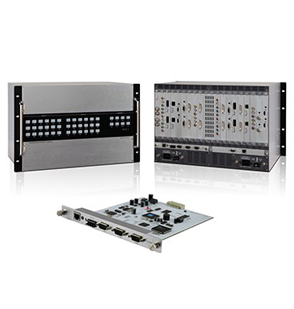

US-HD/control全能控制主機，具備放大器和控制系統。支持高清多媒體系統,麥克風混合器、音頻DSP。支持≥7個信號源和4個顯示設備，處理HDMI、DVI等數字信號，處理RGB,復合視頻,S-Video、立體聲音頻模擬信號。支持HDMI音頻信號編解碼。畫面切換無閃屏、黑屏，自帶扇形、菱形、飛入、覆蓋等切換效果。該矩陣帶有斷電現場保護、LCD液晶顯示、多種格式信號交換等功能，采用插卡式結構，支持Video,VGA,色差（YPbPr）,DVI,HDMI，3G/HD-SDI，RGJ45等信號輸入，HDMI、AV、VGA、DVI、色差（YPbPr）、RJ45信號輸出。同時具備RS232通訊接口，可以方便與個人電腦、控制設備配合使用。擴展中控卡可控制中控系統能控制的所有設備。該設備為需要進行數字音視頻切換的專業工程提供了一個新的解決方案。

支持應用程序控制iPhone、iPad和Android。

視頻

視頻協議：支持3D、HDMI1.4協議，支持HDCP協議，兼容DVI1.0協議

增益：0dB

像素帶寬：225MHz全數字

接口帶寬：3.9Gbps全數字

最大支持分辨率：Normal-PC:1600x1200@60_24bit

HD-PC:1920x1200P@60_24bit

HDTV:1920x1080P@60_36bit

位時鐘抖動（Clock Jitter）：<0.15 Tbit

位上升時間（Risetime）：<0.3 Tbit（20%-80%）

位下降時間（Falltime）：<0.3 Tbit（20%-80%）

最大傳輸延時：5nS（±1nS）

信號類型：HDMI 1.4規范中的HDMI-A全數字T.M.D.S.信號

視頻輸入

視頻輸入接口：BNC接口，VGA15針接口，HDMI-D母接口，3.5立體聲音頻接口（輸入輸出）

信號強度：T.MD.S+/-0.4Vpp

最小/最大電平：T.MD.S 2.9V/3.3V

輸入EDID：EDID可以根據需要自動獲取

阻抗：視頻RGB：75Ω；H/V 510Ω，T.M.D.S.差分100Ω

最大直流偏置誤差：15mV

最大輸入距離：不小于20米，在1920x1200@60時，視線纜質量而定。

視頻輸出

接口：HDMI-A母接口

最小/最大電平：T.M.D.S.2.9V/3.3V

阻抗：差分100Ω

建議最大輸出距離：不小于20米，在1920x1200@60時，視線纜質量而定。

串行控制接口：RS-232,9-針母D型接口

波特率與協議：波特率：9600,數據位：8位,停止位：1,無奇偶校驗位

規格尺寸：標準19寸，4U

電源：國際通用電源

功率：120w滿載，視板卡數量和類型而定

溫度：儲存、使用溫度:-20°~+70°C

濕度：儲存、使用濕度:10%~90

RS-232控制接口

串行控制接口：RS232，9-針母D型接口

波特率：9600

數據位：8

停止位：1，無奇偶校驗位。
